タクトスイッチ回路図の基本と配線方法をやさしく解説
タクトスイッチ回路図を読む前に知っておきたいこと
タクト スイッチ 回路 図を検索する人の多くは、「どこにどうつなげば動くのか」を短時間で知りたいはずです。電子工作の世界ではごく基本的な部品ですが、見た目が小さく、端子の数も紛らわしい��め、最初の一歩でつまずきやすい部品でもあります。とくに4端子タイプは、2端子の単純なスイッチだと思って配線すると、思った通りに動かないことがあります。
タクトスイッチは、押している間だけ導通するモーメンタリ動作のスイッチです。家電の操作ボタンやマイコン工作、試作基板、組み込み機器など、使い道は非常に広い。だからこそ、回路図の読み方、端子のつながり方、そしてノイズ対策まで一緒に理解しておくと、後で何度も役に立ちます。
この記事では��タクト スイッチ 回路 図の基本を軸に、2端子と4端子の違い、プルアップ回路とプルダウン回路、LEDと組み合わせる例、マイコン入力での注意点、チャタリング対策まで、初心者にも追いやすい形で整理します。配線そのものは単純です。ただ、単純だからこそ、要点を外すと不具合が目立ちます。
タクトスイッチとは何か
タクトスイッチは、押した瞬間だけ電気の通り道をつなぐ小型スイッチです。ボタンから指を離すと、内部のばね機構で元の状態に戻ります。常時オン・オフを保持するトグルスイッチやスライドスイッチとは、ここが大きく違います。
回路図の上では、タクトスイッチは通常の押しボタンスイッチとして描かれます。つまり、実物の端子が4本あっても、回路図記号では2端子の接点として表現されることがほとんどです。この差が、実物を手にした初心者を戸惑わせる原因になりがちです。
実際の電子工作では、「ボタンを押したらLEDが点灯する」「押したらマイコンに信号を送る」「リセット入力を与える」といった用途で使われます。価格が安く、サイズの種類も豊富なため、試作でも製品でもおなじみの部品です。
タクト スイッチ 回路 図の基本記号
回路図上のタクトスイッチは、多くの場合、通常開、つまりノーマリーオープンの押しボタンとして描かれます。普段は回路が開いていて、押したときだけ閉じる。まずはこの動作を頭に入れておくと、回路図の意味がぐっと見えやすくなります。
よく使われるイメージは、電源と負荷の途中にスイッチがあり、押したときだけ電流が流れる形です。たとえばLED回路なら、電源、抵抗、LED、タクトスイッチを直列につなぎ、押している間だけ点灯させることができます。
一方で、マイコン入力に使う場合は少し違います。スイッチで電流そのものを流すというより、入力ピンの電位を高いか低いかに切り替える使い方が主流です。そのため、プルアップ抵抗やプルダウン抵抗が登場します。ここを理解しておくと、タクト スイッチ 回路 図の読み取りで迷いにくくなります。
2端子と4端子の違い

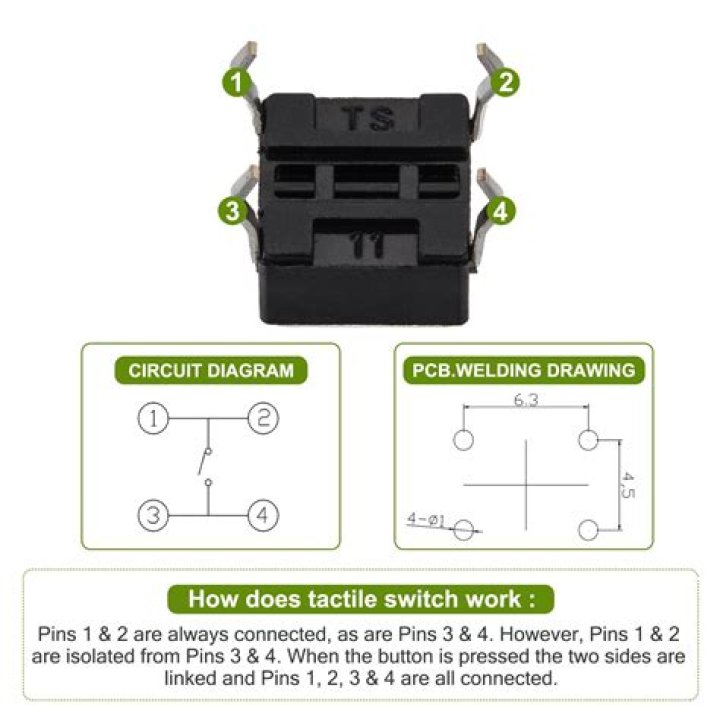

タクトスイッチには2端子タイプもありますが、市販の小型品では4端子タイプが非常に一般的です。とはいえ、機能としては4本すべてが独立しているわけではありません。多くの4端子タクトスイッチは、内部で向かい合う2本ずつがそれぞれ常時つながっています。そして、ボタンを押すと、その2組の間が導通します。
言い換えると、4端子に見えても、電気的には2端子スイッチとして使う部品です。片側2本、反対側2本。押していないときは左右が離れていて、押したときだけつながる。この構造を知らずに同じ側の2端子だけへ配線すると、押しても押さなくても最初から導通しているように見えてしまいます。
ブレッドボードで配線するときに失敗が多いのもここです。見た目だけで並びを判断すると、内部接続の向きを取り違えやすい。テスターの導通チェックで、押していないときにどの端子同士がつながっているか確認すれば、かなり安全です。
4端子タクトスイッチの端子の見分け方
4端子タクトスイッチを扱うときは、まず端子のペアを見つけるのが先です。一般的な形では、同じ辺にある2端子同士が内部でつながり、反対側の2端子同士も内部でつながっています。そしてボタンを押すと、その両側が接続されます。ただし、製品によって端子配置が異なることもあるため、外観だけで決めつけるのは危険です。
確実なのは、テスターを導通モードにして調べる方法です。押していない状態で導通する2本が同一側のペアです。押したときだけ別の側とつながるなら、正しく見分けられています。回路図そのものには4端子の情報が省略されることが多いため、実装段階でこの確認が重要になります。
基板上では、機械的な固定性を上げるため4端子が採用されていることもあります。つまり、端子数が多いから高機能というわけではありません。電子的な役割と、物理的な取り付けやすさは分けて考える必要があります。
最も基本的なタクト スイッチ 回路 図
もっとも分かりやすい例は、電池とLEDを使った基本回路です。電源のプラス側から抵抗を通し、LEDへ流し、その先にタクトスイッチを入れてマイナス側へ戻す。ボタンを押したときだけ回路が閉じ、LEDが光ります。押している間だけ点灯するので、タクトスイッチの動作を体感するにはちょうどいい回路です。
ただし、この配線ではLED保護のための抵抗が必要です。タクトスイッチ自体はただの接点なので、電流制限はしてくれません。回路図だけ見てボタンの位置に目が行きがちですが、実際には抵抗の有無が動作の安全性を左右します。
ここで覚えておきたいのは、タクト スイッチ 回路 図では「スイッチがどこで接続を作るか」を読むことです。どの部品が直列で、どこに電流が流れ、押したときに何が起きるか。基本回路を一つ理解すれば、応用にもつながります。
プルアップ回路とプルダウン回路
マイコンやデジタル入力でタクトスイッチを使う場合、ただスイッチをつなぐだけでは不十分です。入力ピンは、何にもつながっていない状態だと電位が不安定になりやすく、押していないのに反応したり、ノイズで状態が揺れたりします。これを避けるために使うのがプルアップ回路とプルダウン回路です。
プルアップ回路では、入力ピンを抵抗で電源側につなぎます。普段は高い電位になり、スイッチを押すとグラウンドへ落ちて低い電位になります。多くのマイコンでは内部プルアップ機能が用意されているため、外付け抵抗なしで構成できることもあります。
プルダウン回路は逆です。入力ピンを抵抗でグラウンド側へつなぎ、普段は低い電位にしておきます。スイッチを押すと電源側につながり、高い電位になります。どちらの方式も基本は同じで、押していないときの状態を確実に決めるための回路です。
プルアップ回路図の読み方
タクト スイッチ 回路 図として最もよく見かけるのは、プルアップ方式です。理由はシンプルで、マイコン側に内部プルアップ機能があることが多く、部品点数を減らしやすいからです。入力ピン、抵抗、電源、スイッチ、グラウンド。この組み合わせを理解できれば、ボタン入力回路の多くは読めます。
押していないとき、入力ピンは抵抗を通じて電源電位に引き上げられています。つまり論理的にはハイです。ボタンを押すと、スイッチを通じてグラウンドへ直結され、ローになります。この動作は「押したら0になる」ので、プログラム側ではアクティブローとして扱われることがあります。
初心者が混乱しやすいのは、押すとオンなのに信号はローになる点です。ここを見落とすと、「押しているのに反応が逆」という事態になります。回路図を読むときは、電流の流れだけでなく、入力ピンが最終的にどの電位になるかを見ることが大切です。
プルダウン回路図の読み方
プルダウン方式では、押していないとき入力ピンは抵抗を通じてグラウンドに落ちています。つまりローです。ボタンを押すと電源側とつながり、ハイになります。押したら1になるので、考え方としては直感的だと感じる人もいます。
ただし、使うマイコンや評価ボードによっては内部プルダウン機能がない場合もあります。そのときは外付け抵抗が必要です。設計の自由度はありますが、部品点数や配線のしやすさではプルアップ方式に分があるケースも少なくありません。
要するに、タクト スイッチ 回路 図の良し悪しは、見た目の単純さだけでは決まりません。どの入力条件で安定するか、使用するデバイスが何を内蔵しているか、ソフト側でどちらの論理が扱いやすいか。こうした実装条件まで含めて選ぶ必要があります。
チャタリングとは何か
タクトスイッチを押した瞬間、接点は理想的に一度だけ切り替わるわけではありません。実際にはごく短い時間の中で、接点が細かく跳ね返り、オンとオフを何度も繰り返すことがあります。これがチャタリングです。
LEDを点けるだけなら目に見えないこともありますが、マイコン入力では問題になります。1回押したつもりが、プログラム上では複数回押されたように見えることがあるからです。ボタンでカウントアップする回路やメニュー選択では、誤動作の原因になりやすい現象です。
回路図だけ見ていると、スイッチは単純な接点に見えます。ですが、実物には機械的な動きがあり、その揺らぎまで含めて扱う必要があります。ここが、机上の回路図と実機の差です。
チャタリング対策の方法
対策は大きく分けて二つあります。ハードウェアで抑える方法と、ソフトウェアで吸収する方法です。ハードウェアでは、抵抗とコンデンサを組み合わせた簡単なローパス的処理や、シュミットトリガ入力の利用がよく知られています。
一方、マイコン工作ではソフトウェア対策が一般的です。ボタンの状態が変化してから数ミリ秒ほど待ち、その後も同じ状態なら有効な入力として判断する。こうしたデバウンス処理を入れるだ���で、実用上はかなり安定します。
ただ、応答速度が求められる機器やノイズ環境が厳しい装置では、ソフトだけに頼らない設計が好まれます。タクト スイッチ 回路 図を考えるときは、単に押せば反応する、で止めず、どんな品質で反応させるかまで考えるのが現実的です。
ブレッドボード配線で多いミス
ブレッドボードでタクトスイッチを使うときは、部品の向きが重要です。中央の溝をまたぐように挿さないと、端子のペアが同じ列に入ってしまい、最初からつながった状態になることがあります。これが、押していないのに反応する典型例です。
次に多いのが、4端子のうち同じ側の2本をスイッチの入出力として使ってしまうミスです。その場合、内部ですでにつながっているため、ボタンを押しても状態が変わりません。見た目では気づきにくいため、導通チェックはやはり有効です。
加えて、GNDの共通化忘れ、電源レールの分断見落とし、内部プルアップ設定のし忘れなども頻出です。回路図が合っていても、配線の物理配置で失敗する。電子工作では珍しい話ではありません。
マイコンで使うときの注意点
Arduinoのようなマイコンボードでタクトスイッチを使う場合、内部プルアップを有効にして、スイッチをGNDへ落とす構成がよく使われます。部品が減り、配線もすっきりするためです。ただし、押したらローになるので、プログラム条件は反転して考える必要があります。
Raspberry PiのGPIOでも同様に、入力の安定化は欠かせません。GPIOは高電圧に弱いものもあるため、使用するボードの定格確認は必須です。5V系と3.3V系が混在する環境では、単純なボタン回路でも電圧条件を見誤るとトラブルになります。
また、長い配線を使うとノイズの影響が大きくなります。机の上では問題なくても、ケースに収めたり、配線を引き回したりすると誤動作が出ることがあります。実験段階で安定していても、完成形で再確認する姿勢が大切です。
よくある疑問を整理する
「タクトスイッチに極性はあるのか」という疑問は多いですが、一般的な単純接点のタクトスイッチには極性はありません。どちら向きでも、適切な端子ペアを使えば動作します。ただし、LED付きスイッチや特殊機能付き部品は別です。データシートの確認が必要になります。
「抵抗は必ず必要か」という質問もあります。LED回路では電流制限のために必要です。マイコン入力では、プルアップまたはプルダウンのために必要ですが、内部機能で代用できる場合があります。何のための抵抗かを分けて考えると混乱しません。
「4端子全部を使わなければならないのか」という点については、電気的には2端子として使えることが多く、実際に2本だけ使う例もあります。ただし、基板設計では強度や実装安定性のために4端子すべてをはんだ付けすることがあります。
用途別に見る回路図の考え方
タクト スイッチ 回路 図は、用途によって重視する点が変わります。LED点灯の確認回路なら、押したときに電流が流れるかどうかが中心です。マイコン入力なら、論理レベルの安定化とチャタリング対策が主役になります。リセット回路なら、確実に既定の信号を与えられることが優先されます。
この違いを無視して、どの用途にも同じ配線を当てはめようとすると、どこかで無理が出ます。回路図は見た目が似ていても、設計意図が違う。そこを読む力がつくと、ネット上の回路例をそのまま真似するのではなく、自分の目的に合わせて判断できるようになります。
電子工作に慣れた人ほど、スイッチ回路を軽く見ません。単純な部品に見えて、入力の安定性、使い勝手、誤動作率を左右するからです。小さい部品ですが、回路全体の体験を決める存在でもあります。
失敗しにくい確認ポイント
配線前に確認したいポイントは、そう多くありません。まず、使うタクトスイッチが通常開のモーメンタリ型かどうか。次に、4端子なら内部接続のペアがどこか。さらに、入力回路ならプルアップかプルダウンか、どちらで電位を安定させるか。そして、マイコンならソフト側でチャタリングをどう処理するか。この四つで大半のトラブルは避けられます。
加えて、実装後はテスターで押下前後の電位変化を見ると安心です。回路図を正しく読めたつもりでも、実配線で取り違えが起きることは珍しくありません。特に初めての部品や無銘の安価な部品では、現物確認がものを言います。
部品一つひとつの性質を理解すると、回路図は暗号ではなくなります。タクト スイッチ 回路 図も同じです。押す、つながる、電位が変わる。その単純な動きの積み重ねが、機器の操作性や信頼性を支えています。
まとめ
タクト スイッチ 回路 図を理解するうえで重要なのは、回路図記号の見方だけではありません。実物の4端子構造、ブレッドボードでの向き、プルアップとプルダウンの違い、そしてチャタリング対策まで、現場で起きることを含めて把握する必要があります。
基本はシンプルです。押している間だけ接点がつながる。けれど、入力回路に使うなら電位を安定させなければならず、マイコンに使うなら誤検出も防がなければならない。だからこそ、単純な部品でも回路図の読み方に意味があります。
もし今、配線がうまくいかずに悩んでいるなら、最初に戻って端子ペアの確認から始めるのが近道です。タクトスイッチは難しい部品ではありません。ポイントさえ押さえれば、回路図はぐっと分かりやすくなります。
