タクト スイッチ 使い方を基礎から解説 配線・選び方・故障対策まで

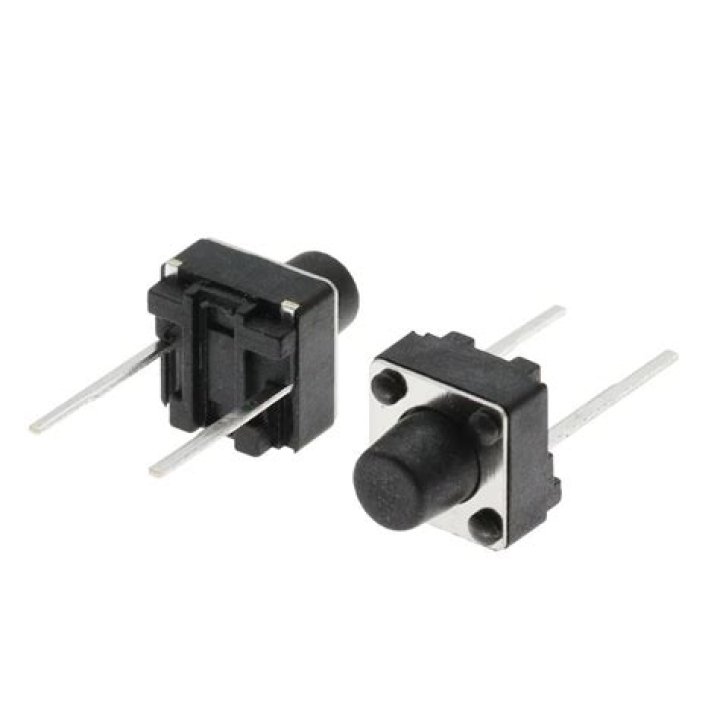

タクト スイッチとは何か
タクト スイッチ 使い方を調べる人の多くは、電子工作を始めたばかりか、壊れたボタンの交換を考えているはずだ。小さく、四角く、軽く押せる部品。見た目は単純だが、使い方を誤ると「押しても反応しない」「ずっと入力されたままになる」といったつまずきが起きやすい。
タクトスイッチは、押している間だけ電気を流す、あるいは切るための瞬間動作型スイッチとして広く使われている。リモコン、家電、ゲーム機、測定器、マイコン工作まで、用途はかなり広い。一般的には指で押したときだけ接点の状態が変わり、指を離すと内部のばね構造で元に戻る。
この「押した瞬間だけ状態が変わる」という特徴が、トグルスイッチやスライドスイッチとの大きな違いだ。切り替え状態を保持する部品ではない。だからこそ、メニュー決定、リセット、カウント入力、電源基板上の操作ボタンなどに向いている。
タクト スイッチの基本構造
タクト スイッチ 使い方を理解するには、まず端子のつながり方を知っておきたい。よく使われる4本足のタクトスイッチは、4端子すべてが独立しているわけではない。通常は、向かい合う2本ずつが内部でそれぞれつながっており、ボタンを押したときにその2組が導通する仕組みになっている。
ここで迷う人は少なくない。4本あるから4回路ある、と考えてしまうが、そうではない。実質的には2端子のスイッチを安定して基板に固定しやすくした構造と考えるとわかりやすい。つまり、同じ列にある足を配線してしまうと、押していなくても常時つながっている場合がある。
使う前にテスターで導通を確認すると失敗が減る。押していない状態でどの足同士がつながっているか、押したときにどこがつながるか。この確認だけで、配線ミスの多くは防げる。
タクト スイッチ 使い方の基本
いちばん基本的な使い方は、信号ラインを一時的にオンまたはオフへ変えることだ。たとえばマイコンの入力ピンに対して、通常は抵抗で電位を固定し、ボタンを押したときだけ電圧状態を変える。これが最も典型的な使い方になる。
注意したいのは、タクトスイッチ単体では入力状態が不安定になることがある点だ。入力ピンをそのまま空中配線のような状態にすると、押していないのに反応したり、ノイズを拾ったりする。そこで使うのがプルアップ抵抗またはプルダウン抵抗だ。
たとえばプルアップでは、通常時に入力をHighへ保ち、ボタンを押した瞬間だけGNDへ落としてLowとして読む。Arduinoでは内部プルアップを使える機種が多く、部品点数を減らしやすい。一方、プルダウンでは通常時をLowにして、押したときにHighへ変える。どちらでも動作するが、回路全体の設計に合わせて決める。
押しボタンスイッチとの違い
「タクトスイッチ」と「押しボタンスイッチ」は同じ意味で使われることもあるが、厳密には少し事情が違う。タクトスイッチは小型で基板実装向きの部品を指すことが多い。対して押しボタンスイッチは、操作形状や機能を広く含む総称として使われる場面がある。
つまり、パネルに取り付ける大型の押しボタンも押しボタンスイッチだが、一般にはタクトスイッチとは呼ばれにくい。ネット通販や部品表では名称が混ざることもあるため、買う前にサイズ、端子形状、モーメンタリ動作か自己保持型かを確認しておきたい。
ブレッドボードでの使い方
電子工作の入門でよくあるのが、ブレッドボード上でのタクト スイッチ 使い方だ。ここでの落とし穴は向きである。4本足のタクトスイッチをブレッドボードの溝にまたがる向きで差し込まないと、左右の列が期待通りに分かれず、回路が成立しないことがある。
ブレッドボードは中央の溝を境に端子列が分かれている。タクトスイッチはその溝をまたぐように置くのが基本だ。向きを90度間違えるだけで、押していなくても接続されてしまう場合がある。初心者が最も引っかかりやすい点のひとつだ。
配線後は、電源を入れる前に導通確認をしたい。目視だけでは気づきにくいミスが多い。特にジャンパ線が密集していると、列の読み違いは起きやすい。
Arduinoでの実用例
タクト スイッチ 使い方の検索意図には、Arduinoやマイコン工作がかなり含まれている。実際、LEDの点灯切り替え、モード変更、カウンター入力、長押し検出など、タクトスイッチは入門向け教材の定番だ。
実用上のポイントは二つある。ひとつは内部プルアップを使うこと。これで外付け抵抗を省ける場合が多い。もうひとつはチャタリング対策だ。タクトスイッチは機械接点なので、押した瞬間に信号が一度だけきれいに切り替わるとは限らない。実際にはごく短時間のあいだにオンオフを細かく繰り返すことがある。
その結果、1回押しただけなのに2回、3回と入力されたように見える。対策としては、ソフトウェア側で数ミリ秒から数十ミリ秒ほど入力の安定を待つ方法が一般的だ。ハードウェアではコンデンサやRC回路を使う方法もあるが、入門ではまずソフトでの処理が現実的だ。
配線の考え方
タクト スイッチ 使い方で失敗しにくい配線の基本は、「通常状態を先に決める」ことだ。押していないときにHighでいたいのか、Lowでいたいのか。それを決めてから、押したときに反対側へ変化するように組む。これを曖昧にすると、配線図を見ても理解しづらくなる。
たとえばマイコン入力なら、ノイズに強く、回路も簡潔にしやすい方法を選ぶべきだ。内部プルアップが使えるなら、スイッチをGND側へ落とす設計は扱いやすい。逆に外部機器との取り合いがある場合は、電圧レベルや保護回路も考える必要がある。
タクトスイッチはあくまで信号入力向けの部品として使う場面が多い。電流の大きい負荷を直接オンオフする用途では、定格を超えるおそれがある。LEDを少数点灯させる程度でも、抵抗や駆動方式を含めて全体で考えたい。
選び方で見るべき点
部品を選ぶ段階で、使いやすさはかなり変わる。まず確認したいのはサイズだ。6mm角の一般的なタイプは扱いやすく、試作にも向く。高さは押しやすさに直結する。ケースの内側に実装するなら、ボタン頭部の高さが足りず押せないこともある。
次に端子形状。基板のスルーホール向けか、表面実装向けかで作業性が変わる。手はんだ中心ならスルーホール品のほうが無理が少ない。表面実装は省スペースだが、位置合わせやはんだ量に気を配る必要がある。
押し心地も見逃せない。操作感は「クリック感」として表現されることが多い。軽く押せるものは素早い操作に向くが、誤操作が起きやすいこともある。逆にやや重めのものは確実な入力に向く。製品の用途次第で最適解は変わる。
加えて、定格電圧・定格電流、耐久回数、防塵性なども要チェックだ。屋外機器や粉じんの多い環境では、防水・防塵仕様を検討する余地がある。
はんだ付けのコツ
タクト スイッチ 使い方の次に困りやすいのが、基板への取り付けだ。タクトスイッチは小型なので、はんだごてを長く当てすぎると部品や基板パターンに負担がかかる。まず部品を正しい向きで仮固定し、端子を短時間で処理するのが基本になる。
4本足タイプでは、対角の2か所を先に軽く固定すると位置ずれしにくい。はんだが多すぎると隣接端子のブリッジが起きることがあるため、量は控えめでいい。終わったらルーペやスマートフォンの拡大撮影で確認すると、肉眼では見えにくい不良も見つけやすい。
交換作業では基板を傷めやすい。古いスイッチを無理に引き抜かず、はんだ吸い取り線や吸い取り器を使って端子ごとに処理したい。パッド剥離が起きると修復の手間が一気に増える。
反応しないときの確認ポイント
タクト スイッチ 使い方に慣れていない段階で最も多い相談は、「押しても動かない」だ。原因はひとつではない。まず疑うべきは端子の向きと配線ミス。次に、プルアップまたはプルダウンの設定漏れ。さらに、ソフトウェア側で入力ピン番号を間違えている可能性もある。
ハードウェア面では、スイッチ自体の破損や、はんだ不良、ブレッドボードの接触不良も珍しくない。テスターで押す前後の導通を測れば、部品単体の健全性はかなり切り分けられる。押したときに導通しないなら、スイッチ不良か、端子の見方を誤っている可能性が高い。
押すと反応はするが、複数回入力されるならチャタリングを疑うべきだ。ずっと押されたままになる場合は、配線が常時導通の足同士に入っていることが多い。症状ごとに原因を絞ると、解決は早い。
よくある間違い
実際によくある失敗は、4本の足を別々の端子だと思い込むことだ。これで同じ側の足同士を配線し、押していないのにオンになってしまう。次に多いのが、ブレッドボード上で向きを間違えるケース。見た目では正しそうに見えるため、余計に気づきにくい。
もうひとつは、抵抗なしで入力を読むこと。浮いた入力は不安定になり、タクトスイッチが悪いように見えて、実は回路設計の問題ということがある。加えて、ボタン1回で1イベントと考えてチャタリングを無視すると、誤動作が出やすい。
用途別の向き不向き
タクトスイッチは、メニュー操作、リセット、設定変更、マイコンの入力、試作機の簡易ボタンに向いている。一方で、頻繁に強い力で叩くような操作、厚い手袋をしたままの操作、屋外の過酷環境では、別のタイプのスイッチが適する場合がある。
また、状態を保持したい用途、たとえば電源の物理オンオフを確実に保持したい場面では、トグルスイッチやロッカースイッチ、あるいは制御回路込みの設計が向くこともある。タクトスイッチは万能ではない。だからこそ、部品の性格を知って選ぶことが大切だ。
初心者向けの覚え方
覚え方はシンプルでいい。タクトスイッチは「押している間だけ状態が変わる小型スイッチ」。4本足でも「実質2端子」。入力は「抵抗で通常状態を決める」。そして「チャタリングがある」。この4点を押さえれば、かなりの場面で応用が利く。
もし配線図を見て混乱したら、いったん図を閉じて、押していないときと押したときの電気の流れを紙に書いてみるといい。回路は暗記より、状態の変化で考えたほうが理解しやすい。
まとめ
タクト スイッチ 使い方の要点は、構造を正しく理解し、通常時の電位をプルアップまたはプルダウンで安定させ、端子の向きとチャタリングに注意することにある。小さな部品だが、電子工作の基礎が詰まっている。
ブレッドボードでも基板実装でも、最初に導通を確認し、押す前後で何が変わるのかをはっきりさせれば、トラブルはかなり減る。反応しないときは、向き、配線、抵抗設定、ソフトの順で落ち着いて切り分けたい。タクトスイッチを使いこなせるようになると、ボタン入力を使う工作や修理の幅はぐっと広がる。
